AOI rendszer THT panelek ellenőrzéséhez forrasztás előtt
2026.02.05.

Új Multi Line Assist sorozat MagicLight technológiával az ideális képkontraszt érdekébenAOI rendszer THT panelek ellenőrzéséhez forrasztás előtt

Az új 11XX sorozattal a GÖPEL electronic bemutatja Multi Line Assist AOI rendszerének továbbfejlesztett változatát. Ez a megoldás a THT összeszerelő állomásokhoz kínál szereléstámogatást és optikai ellenőrzést, immár innovatív MagicLight technológiával, amely nagy kontrasztú vizsgálati képeket, megbízható hibafelismerést és egyenletesen kellemes munkakörülményeket biztosít.

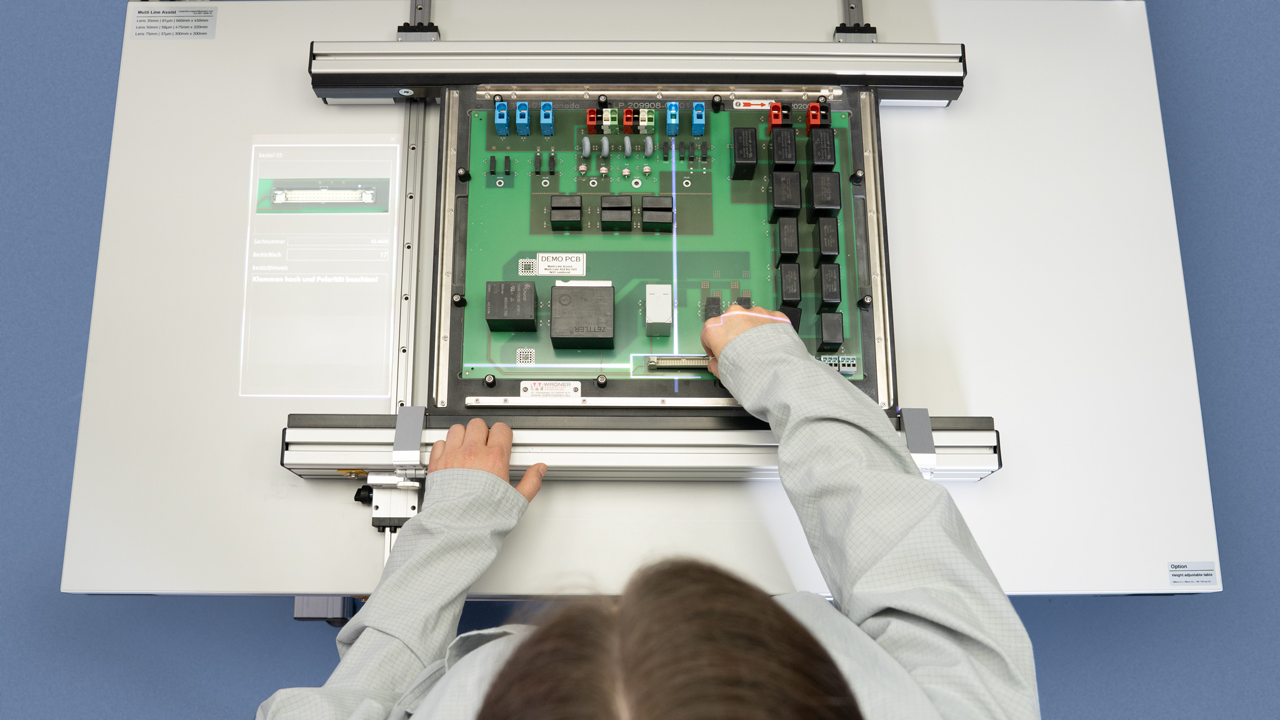

A Multi Line Assist egyaránt alkalmazható kézi THT szerelőállomásokon és automatizált gyártósorokon. A rendszer a szerelési utasításokat közvetlenül a kezelő látómezejébe vetíti, így jelentősen csökkenti a szerelési időt. Az integrált AOI modul minden lépés után vagy a szerelési folyamat végén ellenőrzi az alkatrészek beültetését, és megbízhatóan felismeri a hibákat, például a helytelen polaritást, hiányzó alkatrészeket, vagy a szín- és feliratozási eltéréseket. Minden eredmény dokumentálásra kerül, statisztikailag kiértékelhető, és továbbítható MES rendszerekhez.

Az 11XX sorozat középpontjában az új MagicLight technológia áll, amely a felső és oldalsó megvilágítást kódolt fénnyel kombinálja, így az olyan nehezen észrevehető jellemzők is jól láthatóvá válnak, mint a polarizációs jelölések vagy dombornyomott feliratok. A zavaró tükröződések kiküszöbölhetők, a megvilágítás pedig villogás nélkül váltható. A külső fény hatása akár ötven százalékkal csökkenthető, miközben a kép fényereje rugalmasan állítható a munkaterület világításának megváltoztatása nélkül – ez jelentős előny a kezelők számára.

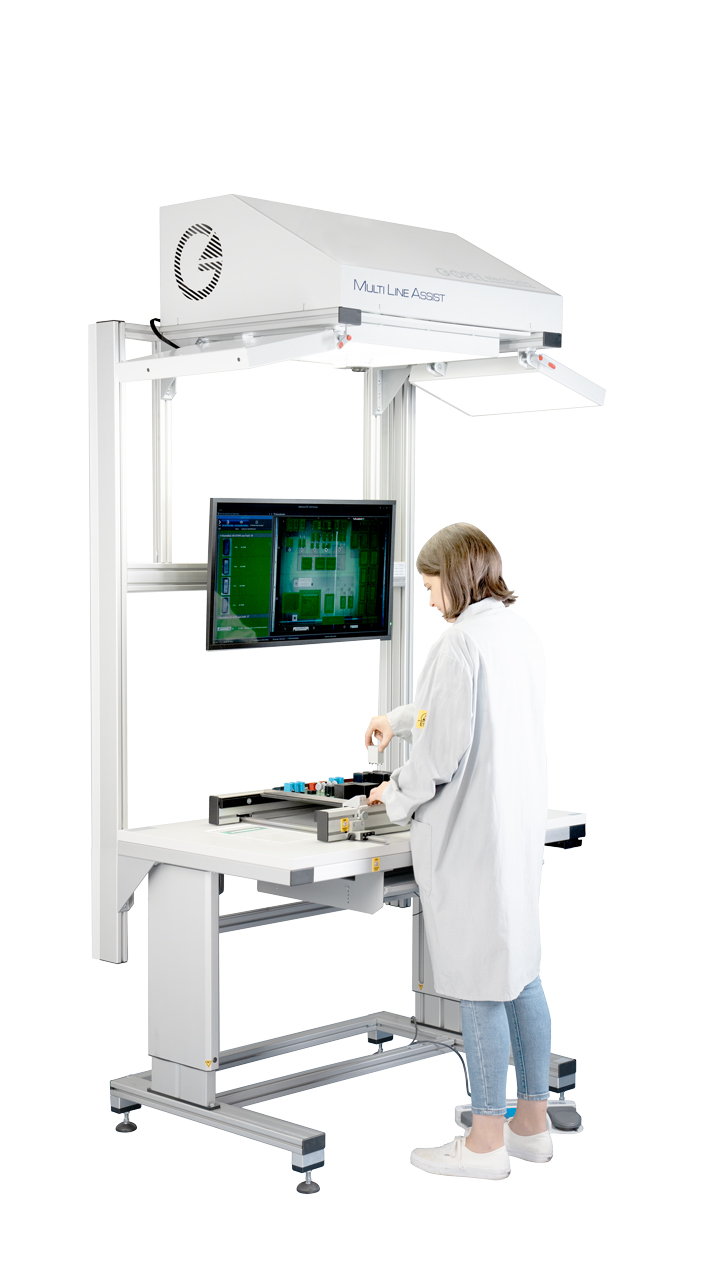

A Multi Line Assist 11XX sorozat három változatban érhető el:

  • komplett megoldásként magasságban állítható szerelőasztallal,

  • asztali rendszerként, meglévő munkaállomások utólagos felszereléséhez,

  • valamint integrációs modulként.

Minden alapvető komponens a bázismodulban kapott helyet, ami megkönnyíti a telepítést és csökkenti a helyigényt. A szoftver az elismert PILOT AOI platformon alapul, amely a CAD adatokra épülő gyors tesztprogram-készítést tesz lehetővé.

„Az új 11XX sorozattal és a MagicLight technológiával a THT szerelést hatékonyabbá, biztonságosabbá és jövőállóbbá tesszük” – mondta Andreas Türk, az ellenőrző rendszerek termékmenedzsere. – „Ügyfeleink rövidebb betanulási időből, jobb minőségből és nagyobb folyamatstabilitásból profitálnak.”

A Multi Line Assist továbbfejlesztésével a GÖPEL electronic újabb mérföldkövet tesz le a digitalizáció és az intelligens gyár felé vezető úton.
