Teljesen automatikus védőbevonat-ellenőrzés – immár mindkét oldalon, egyszerre.
2025.05.27.

A Multi Line platform bővítése nagy felbontású színes kameramodullal és oldalsó kamerákkal a védőbevonatok (CCI) ellenőrzéséhez



A védőbevonatok biztosítják az elektronikus szerelvények megbízhatóságát. A bevonat hibái ezért komoly következményekkel járhatnak a működésükre nézve. Különösen a változó éghajlati körülmények között, illetve biztonságkritikus autóipari, katonai, repüléstechnikai és telekommunikációs alkalmazások esetén nem megengedettek a meghibásodások vagy terepi hibák. A GOEPEL electronic új CCI ellenőrző rendszerével mostantól automatikusan és megbízhatóan észlelhetők a festési hibák és az eltérések a festési tervtől – először egyszerre mindkét oldalon, ami jelentősen csökkenti az ellenőrzési időt a gyártásban.

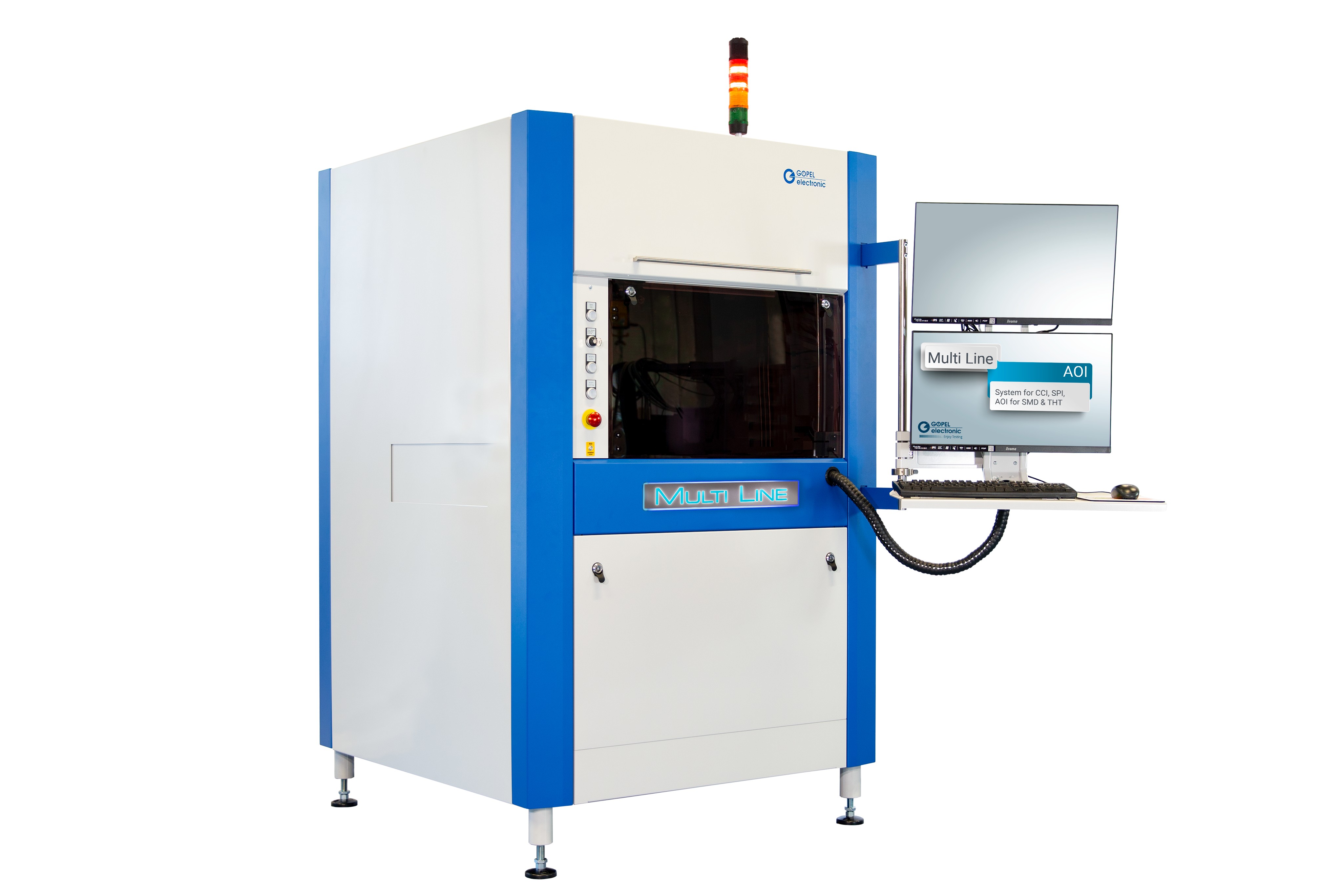

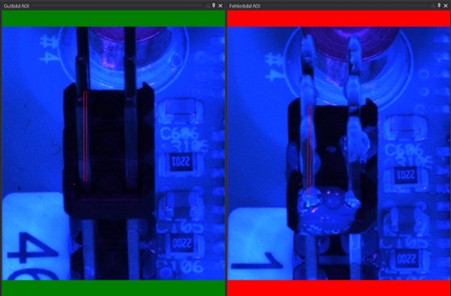

Az új Multi Line CCI rendszer a védőbevonat-ellenőrzéshez (CCI) a GOEPEL electronic Multi Line gépplatformját bővíti. Ez a teljesen automatikus CCI rendszer felülről és opcionálisan alulról is képes ellenőrizni. Például a bemártással bevont szerelvények mindkét oldala egyszerre vizsgálható anélkül, hogy meg kellene fordítani azokat. Lehetőség van a szerelvények automatikus visszajuttatására az ellenőrzési szint alá is. A Multi Line CCI CCI kameramodulja nagy felbontású színes kamerával (felbontás: 8 µm/17 µm), telecentrikus optikával és nagy teljesítményű UV LED-ekkel van felszerelve, amelyek több irányból világítanak meg 365 nm hullámhosszon. A kameramodul négy vagy nyolc ferde nézetű kamerával is felszerelhető, így a csatlakozótüskék több nézetből is megbízhatóan ellenőrizhetők.



A felső alkatrészmagasság kényelmes 120 mm, és akár 15 kg súlyú szerelvények is szállíthatók. Így az ellenőrzés közvetlenül termékhordozókban is elvégezhető. A zökkenőmentes védőbevonat-ellenőrzés érdekében a Multi Line CCI UV LED-jei világítják meg a fluoreszkáló bevonatokat. A színes kamerával és a nagy felbontású telecentrikus optikával együtt éles kontrasztú képeket biztosítanak, és lehetővé teszik az ellenőrzést néhány másodperc alatt.



A CCI ellenőrzés programozása rendkívül felhasználóbarát: a rendszer néhány perc alatt beállítható CAD adatok és festési tervek alapján. A rendszer mind a festett, mind a festetlen területeket ellenőrzi a szerelvényen. Az új rendszer a Multi Line platformon alapul, amely professzionális gyártási alkalmazásokhoz optimalizált operációs rendszerrel és házzal rendelkezik. A jól bevált

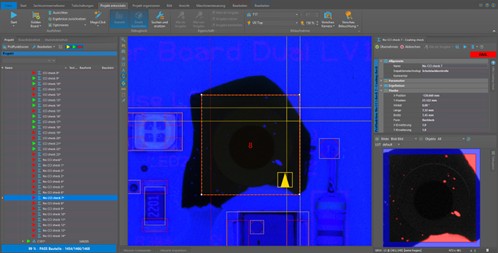

Pilot 7.1 operációs szoftver mostantól tartalmazza az új CCI ellenőrzési funkciót is. Ez lefedi a védőbevonat-ellenőrzés minden követelményét, és lehetővé teszi a festési terv importálását is. Az egységes hardver- és szoftverplatform lehetővé teszi a rugalmas munkaerő-beosztást és optimalizálja a tudásmegosztást a vállalaton belül, mivel az AOI rendszer működtetése minden Multi Line rendszeren központilag és szinte azonos módon történik, különösebb betanítás nélkül.
