INTEON ProVision 4K Digitális Mikroszkóp

INTEON ProVision 4K – 2D/3D 4K digitális ellenőrző mikroszkóp

3840 × 2160 @ 60 FPS • Sony 1/1,8" CMOS • 0,7x–5,0x optikai, 25x–230x digitális zoom • Autofókusz és élkiemelés • 2D / 3D 360° szögnézet • ESD-biztos • 3 év garancia

Áttekintés

INTEON ProVision 4K digital microscope

Az INTEON ProVision 4K nagy felbontású 2D/3D optikai ellenőrző mikroszkóp SMT validáláshoz, javításhoz (rework) és minőségbiztosításhoz. Prémium Sony 1/1,8" CMOS szenzora 4K Ultra HD videót továbbít 60 képkocka/s sebességgel, rendkívül alacsony késleltetéssel közvetlenül egy önálló monitorra, így a kezelők teljes műszakon át megerőltetés és szemfáradás nélkül dolgozhatnak.

A kezelők zökkenőmentesen válthatnak a felülnézeti 2D nézet és a döntött, forgó 3D modul között a függőleges részletek megtekintéséhez: BGA és QFN élek, forrasztási sarkok és meniszkuszok. A mérés, a képrögzítés és az összehasonlító mód beépített, a képek közvetlenül USB pendrive-ra kerülnek.



Főbb jellemzők

  • Valódi 4K / 60 FPS: 3840 × 2160 pixel rendkívül alacsony késleltetéssel, folyamatos mozgás kézi forrasztás és ellenőrzés közben
  • Autofókusz és élkiemelés: azonnali autofókusz; hardveres algoritmusok élesítik a tárgyak éleit, sötét BGA-kon is
  • Gyors 2D / 3D váltás: az ortografikus 2D nézetből a forgó, 360° szögnézetű 3D modulra, forrasztási sarkok, meniszkuszok és repedések ellenőrzéséhez
  • Folyamatos zoom: 0,7x–5,0x optikai, 25x–230x digitális nagyítás, 0201 / 01005 passzív alkatrészekhez és mikroviákhoz
  • Beépített szoftver: mérés, fotó- és videórögzítés, osztott képernyős összehasonlító mód; tárolás közvetlenül USB pendrive-ra
  • Teljes ESD-megfelelőség: statikus töltést elvezető fémház, talp és állványok tisztaterekhez és szerelőterületekhez
  • Kettős kimenet: HDMI és UVC USB 3.0 egyszerre: helyi monitor és hálózati tárolás

Mintaképek

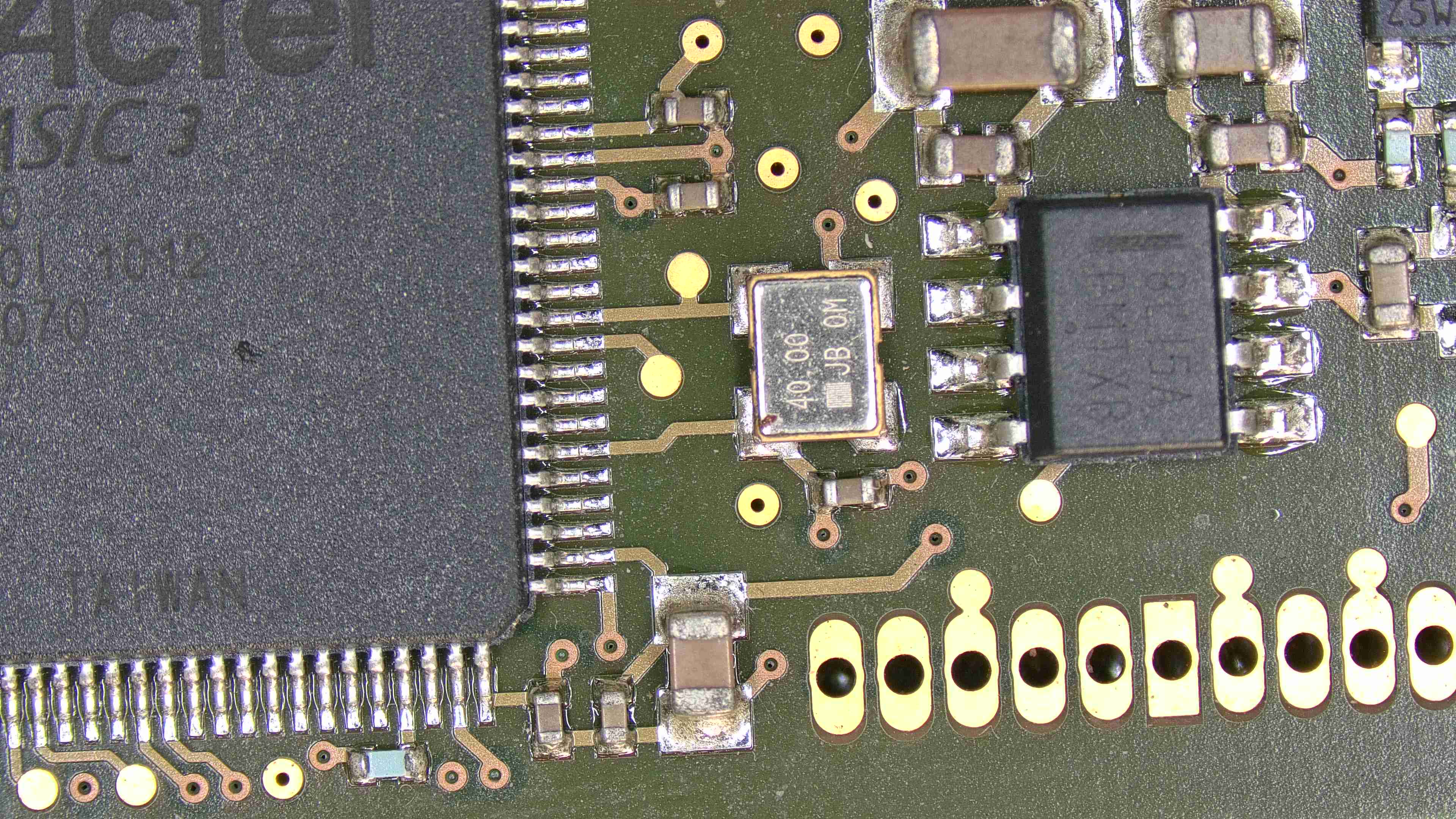

INTEON ProVision 4K sample imageINTEON ProVision 4K sample image

Videó

A doboz tartalma

Teljes, üzemkész készlet, alapcsomag:

  • INTEON ProVision 4K mikroszkóp: rendkívül alacsony késleltetésű 4K digitális mikroszkóp szoftverrel: mérés, képrögzítés, összehasonlító mód
  • INTEON 3D feltét, 360° szögnézet: többszögű modul függőleges részletek és oldalfalak ellenőrzéséhez
  • INTEON PolarRing: állítható gyűrűs megvilágítás integrált keresztpolarizációval a forrasztási kötések csillogása ellen
  • INTEON OptiLens 1x: alap objektív kiegyensúlyozott nagyítással és munkatávolsággal
  • INTEON OptiLens 0.5x: bővített látómező nagy felületű NYÁK-áttekintéshez és extra szabad hely
  • INTEON Base Standard: fém talp 320 × 260 × 20 mm, fogasléces oszlop-magasságállítással, oszlopmagasság 280 mm

Műszaki adatok

Paraméter Érték Előny az SMT gyártásban
Videofelbontás 3840 × 2160P @ 60 FPS (Ultra HD 4K) nincs késés, folyamatos mozgás kézi forrasztás és ellenőrzés közben
Képérzékelő 1/1,8" Sony nagy teljesítményű CMOS nagy dinamikatartomány, nincs csillogó folt a tükröződő kötéseken
Csatlakozás kettős kimenet: HDMI + UVC USB 3.0 egyidejű továbbítás helyi nagy felbontású kijelzőre és hálózati tárolóra
Optikai zoom 0,7x–5,0x folyamatos áttekintés és részletek lencsecsere nélkül
Digitális zoom 25x–230x állítható 0201 / 01005 passzív alkatrészek és mikroviák ellenőrzése
Kamerafunkciók autofókusz, élkiemelés, mérés, fotó- és videórögzítés, összehasonlító mód dokumentálás PC nélkül
Tárolás közvetlenül USB pendrive-ra képek és videók mentése a munkaállomáson
Munkatávolság 100 mm (OptiLens 1x), 180 mm (OptiLens 0.5x) hely a forrasztó- és javítóeszközöknek
Állvány (alap) fém talp 320 × 260 × 20 mm, oszlopmagasság 280 mm stabil, kompakt összeállítás
ESD-védelem teljesen ESD-biztos fémház, talp és állványok statikus töltés elvezetése az érzékeny félvezetők védelmében
Garancia 3 év az elektronikára, az optikai üvegegységekre és a talpkeretekre

Opcionális tartozékok

Árak kérésre, forduljon értékesítési csapatunkhoz.

OptiLens választék

OptiLens választék

Munkatávolság, mélységélesség és látómező módosítása.

OptiLens 0.5x: 180 mm munkatávolság, maximális hely a javítóeszközöknek; OptiLens 0.7x: 128 mm; OptiLens 1.0x (natív): 100 mm, a 3D modulhoz szükséges; OptiLens 2.0x: 40 mm a finom repedések részletes ellenőrzéséhez

INTEON PolarRing

INTEON PolarRing

80 LED-es gyűrűs megvilágítás állítható fényerővel (0–100%), USB-tápellátással.

szabványos csatlakozás, egyszerű szerelés

INTEON PolarRing Pro

INTEON PolarRing Pro

96 LED-es polarizált gyűrűs megvilágítás állítható fényerővel; a polarizációs szűrő csökkenti a tükröződést fényes felületeken, például folyékony folyasztószeren és nedves forraszon.

Ibolya gyűrűs megvilágítás

Ibolya gyűrűs megvilágítás

Hullámhossz kb. 400–435 nm, szemmel még jól látható, a modern bevonatok fluoreszcenciájához.

UV gyűrűs megvilágítás

UV gyűrűs megvilágítás

400 nm alatti ultraibolya megvilágítás a konformális bevonat eloszlásának és a vegyi szennyeződéseknek az ellenőrzéséhez.

INTEON SoloArm

INTEON SoloArm

Egykaros, csuklós állvány lapos talplemezzel, vízszintes mozgatással és magasságállítással.

talplemez 230 × 230 mm; vízszintes mozgástartomány 235 mm; oszlopmagasság 380 mm; oszlopátmérő 32 mm

INTEON X7 Stand

INTEON X7 Stand

Állítható flexibilis karos állvány asztali rögzítővel: a munkamagasság a lencséhez és a mintához igazítható, a kinyúlás opcionális hosszabbítókkal növelhető.

teherbírás 0–4,5 kg; kinyúlás 420–760 mm; munkamagasság 100–333 mm; asztali rögzítő mellékelve; opcionális hosszabbítók +120 mm és +220 mm; fali rögzítő vagy asztalon átmenő konzol kérésre

Garancia és támogatás

  • 3 év hardvergarancia: teljes körű garancia minden elektronikus alkatrészre, optikai üvegegységre és talpkeretre
  • Minősített támogató mérnökök: gyors műszaki támogatás helyi, minősített mérnököktől
  • Helyi alkatrészkészlet: pótalkatrészek helyi raktárakon, a minimális állásidőért
  • Ideális: elektronikai gyártáshoz, NYÁK-ellenőrzéshez, javításhoz (rework), minőségellenőrzéshez és laboratóriumokba

Bemutató és árajánlat

→ Kérjen bemutatót vagy árajánlatot

Az INTEON gépekre 3 év gyári garancia vonatkozik. Az InterElectronic szállítja, telepíti és szervizeli őket Magyarországon és a régióban.
