TechWin CAM-18A automata hibrid THT beültetőgép

TechWin CAM-18A Automata Hibrid THT Beültetőgép

Automatikus THT Alkatrész Beültetőgép – Nagy Pontosság és Hatékonyság

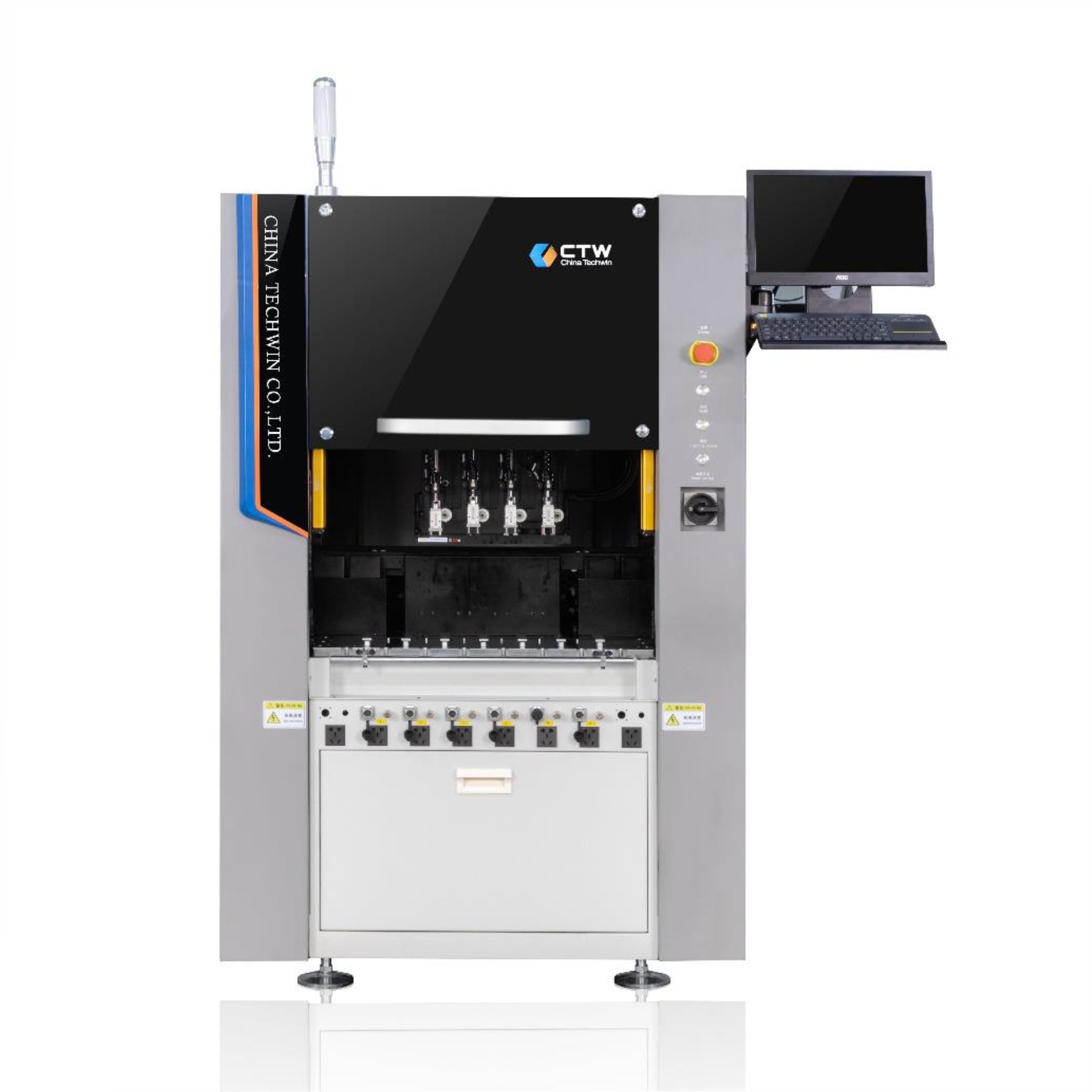

TechWin CAM-18A Odd-form Insertion Machine

A TechWin CAM-18A egy nagy pontosságú, automata különleges alakú (odd-form) alkatrész beültető gép, Y-tengely dupla meghajtású portállal, CCD vizuális rendszerrel és intelligens funkciókkal. Kiválóan alkalmas komplex alkatrészek precíz beültetésére elektronikai gyártásban.

Főbb Jellemzők

Y-tengely dupla meghajtású portál – gyorsabb sebesség és magasabb pontosság
Moduláris áramkörök – gyorsabb hibakeresés
Elakadás / anyaghiány riasztás – növeli a berendezés rendelkezésre állását
Elektromos értékek automatikus ellenőrzése beültetés előtt – megakadályozza a gép meghibásodását
Automatikus beültetési lyuk keresés, állítható sebesség, rugalmas gyártás
Intelligens kerülő funkció – sűrű gyártási jellemzők kezelése
Intelligens lassú leengedés – csökkenti az ugráló alkatrészeket és javítja a beültetés minőségét
Beültetési erő riasztás – javítja a beültetés minőségét és védi az anyagot
Nincs leállás anyagutánpótláskor – növeli a berendezés rendelkezésre állását
Automatikus alkatrészutánpótlás – intelligens gyártás
Hibás anyag kidobása – csökkenti a beültetési hibákat
Standard szalagvágó funkció – könnyű 5S karbantartás
Mark vizuális lokalizáció – magasabb beültetési felismerési pontosság
Egyidejű felvétel és fényképezés – hatékonyabb beültetés
Többjogosultsági kezelés – megakadályozza a személyzet visszaélését
Vizuálisan támogatott programozás – könnyebb programozás
Automatikus termelési adatok statisztikája – digitalizált gyártás

Műszaki Specifikációk

Modell	CAM-18A
Gép mérete	1500 × 1650 × 1750 mm
Gép súlya	1350 kg
Áramellátás	220V, 50-60Hz
Teljesítmény	< 4 kW
Levegőellátás	0,5-0,7 MPa
Levegőfogyasztás	<50 L/min
Zajszint	<75 dB
PCB méret	50×50 – 320×380 mm
Beültetési pontosság	±0,05 mm
Beültetési sebesség	Elméleti érték: 0,52 s/db (nem tartalmazza a PCB szállítási idejét)
