SMTiX MS8L 96NX Automata SMT beültetőgép

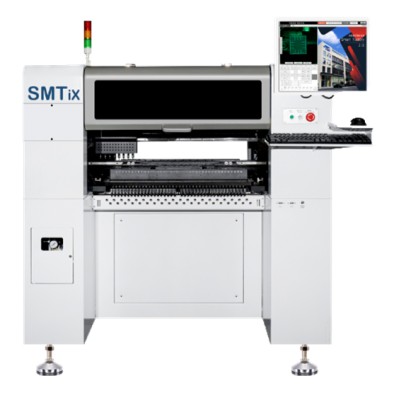

SMT MS8L 96 NX – 8-Fejes Nagysebességű In-Line SMT Beültetőgép

16.000 CPH • 96 NXT Feeder • 8 Fej • 10 Kamera • 0,05 mm Pontosság

Áttekintés

Az SMTiX MS8L 96 NX egy nagy teljesítményű, sorbaépíthető 8 fejes SMD beültetőgép. Kategóriájában a legmagasabb hatékonyságot kínálja elhelyezési sebesség, programozás és feeder kapacitás tekintetében. Ideális kis- és közepes sorozatgyártáshoz.

Főbb Jellemzők

8 beültető fej egyidejű multi-head alkatrészfelvétellel
Akár 96 NXT típusú feeder
10 kamera: 1 fiducialis + 8 nagysebességű + 1 nagy pontosságú chip kamera
Beültetési pontosság 0,05 mm, ismétlési pontosság 0,05 mm, pozicionálás 0,01 mm
Beültetési sebesség akár 16.000 CPH (látósebesség 12.000–15.000 CPH)
JUKI fúvókákkal kompatibilis
Windows alapú szoftver komponenskönyvtárral és automata optimalizálással
Automatikus NYÁK szállítószalag elektromos/manuális szélességállítással
2 db tekercstároló kocsi tartozékként

Miért válassza az SMT MS8L 96 NX gépet?

Legjobb hatékonyság a kategóriában sebesség és feeder kapacitás tekintetében
Kiváló ár-érték arány kis- és közepes sorozatokhoz
Magas megbízhatóság (folyamatos üzem >24 óra)
Könnyen integrálható sorbaépített gyártósorba

Műszaki Specifikációk

Paraméter	Érték
Fejek száma	8 Fej
Max. Beültetési Sebesség	16.000 CPH
Látósebesség	12.000 – 15.000 CPH
Beültetési Pontosság	0,05 mm
Ismétlési Pontosság	0,05 mm
Pozicionálási Pontosság	0,01 mm
NYÁK Méret	50 × 50 mm ~ 460 × 350 mm (tálca nélkül) 460 × 233 mm (tálcával)
Komponens Tartomány	0201, 0402 ~ 30 × 30 mm (BGA, QFP stb.)
Feeder Kapacitás	96 pozíció (8 mm alap)
IC Tálca Pozíciók	3 tálca (286 pozíció)
Max. Komponens Magasság	20 mm
Áramellátás	AC 230V 50/60Hz, 1000W
Gép Méretei	1470 × 1480 × 1640 mm
Gép Súlya	850 kg
