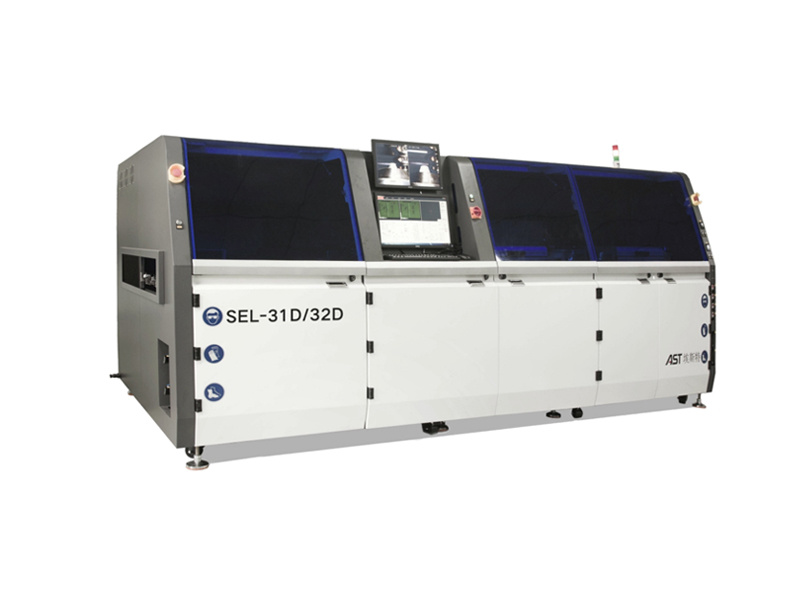

AST SEL-31/32 In-line Szelektív Forrasztógép

Külön folyasztószer-, előmelegítő és forrasztómodul • SEL-31 egy tégellyel, SEL-32 két tégellyel • Elektromágneses szivattyú • CCD-programozás kb. 10 perc alatt • NYÁK legfeljebb 510 × 510 mm (opcionálisan 610 × 610 mm)

Áttekintés

AST SEL-31/32

Az AST SEL-31/32 egybeépített in-line szelektív hullámforrasztó gép. A folyasztószer-szórás, az előmelegítés és a forrasztás teljesen független modulokban zajlik, így minden lépés egyidejűleg a saját panelján dolgozik.

Az alapfelszereltségű elektromágneses szivattyú stabil hullámot és egyszerű karbantartást biztosít. A SEL-31 egy, a SEL-32 két forrasztótégellyel rendelkezik. A programok online CCD-képszkenneléssel készülnek, gyorsan és egyszerűen, kb. 10 perc alatt.



Főbb jellemzők

  • Független folyamatok: a folyasztószer-szórás, az előmelegítés és a forrasztás teljesen különálló modulok
  • Stabil hullám: alapfelszereltségű elektromágneses szivattyú, egyszerű karbantartás
  • Egy vagy két tégely: SEL-31: egy forrasztótégely, SEL-32: két forrasztótégely
  • Gyors programozás: online CCD-képszkennelés, egy program kb. 10 perc alatt
  • Nagy panelek: NYÁK max. 510 × 510 mm, opcióként 610 × 610 mm

Folyamatmodulok

Folyasztószer-szórás (×1 / ×2) + előmelegítés + forrasztás (×1 / ×2)

A modulok részletesen

Folyasztószer-szóró modul

Folyasztószer-szóró modul

Nagy pontosságú, pontról pontra történő szórás jelentős folyasztószer-megtakarítással; tiszta és környezetbarát, utólagos tisztítás nem szükséges.

Szórószelep-eltömődés érzékelése

Szórószelep-eltömődés érzékelése

A szórási zónában elhelyezett optikai figyelő megelőzi a kimaradt szórásból eredő hibás forrasztást.

Alsó IR-előmelegítés

Alsó IR-előmelegítés

Hatékony, gyors IR-fűtés; forrólevegős konvekcióval kombinálva egyenletes NYÁK-hőmérsékletet biztosít.

Felső forrólevegős előmelegítés

Felső forrólevegős előmelegítés

Előmelegítési hőmérséklet és idő termékenként állítható; max. 200 °C.

Online QR-kód-felismerés

Online QR-kód-felismerés

Beolvassa minden NYÁK QR-kódját, és rögzíti a forrasztási adatait a MES felé történő továbbításhoz.

Pozicionálás MARK pontokkal

Pozicionálás MARK pontokkal

Opcionális; kiküszöböli a pontatlan megállásból, a NYÁK elcsúszásából és a befogó eltéréséből adódó hibákat. A MARK kamera az online, kamerás szkenneléses programozáshoz is használható.

Automatikus hullámmagasság-korrekció

Automatikus hullámmagasság-korrekció

Zárt szabályozási körű szervovezérlés, a hullámmagasság rendszeres önkorrekciójával a stabil hullámért.

Kettős tégely, független Z tengely

Kettős tégely, független Z tengely

A két forrasztótégely egymástól függetlenül emelkedik, és eltérő méretű fúvókákkal szerelhető.

Műszaki adatok

Paraméter Érték
Alaprendszer
Gépméret 2850 × 1650 × 1650 mm
Szállítósor
Szállítósor szélessége 50–510 mm
Szállítósor magassága 900 +30 mm
NYÁK max. mérete H 510 × Sz 510 mm
Forrasztómodul
Forrasztórendszer elektromágneses szivattyú
Forrasztótégelyek SEL-31: egy tégely; SEL-32: két tégely

Az AST szelektív forrasztógép-család

  • AST ASEL-450: kompakt offline gép, a NYÁK egy rögzített forrasztótégely felett mozog, 220 V
  • AST SELPOT-400: in-line, folyasztószer, előmelegítés és forrasztás egy modulban, ±0,05 mm
  • AST SEL-31/32: in-line, külön folyasztószer-, előmelegítő és forrasztómodul, egy vagy két tégely
  • AST SEL-31D/32D: in-line, két forrasztómodul sorozatgyártáshoz, négyre bővíthető

Bemutató és árajánlat

→ Kérjen bemutatót vagy árajánlatot

Az InterElectronic Magyarországon és a régióban szállítja, telepíti és szervizeli az AST szelektív forrasztógépeket: folyamattanácsadás, mintaforrasztás, oktatás és szerviz.
