AST SELPOT-400 In-line Szelektív Forrasztógép

Folyasztószer-szórás, előmelegítés és forrasztás egy modulban • Forrasztási pontosság ±0,05 mm • Felső és alsó IR-előmelegítés • Egy vagy két forrasztótégely • NYÁK legfeljebb 450 × 400 mm

Áttekintés

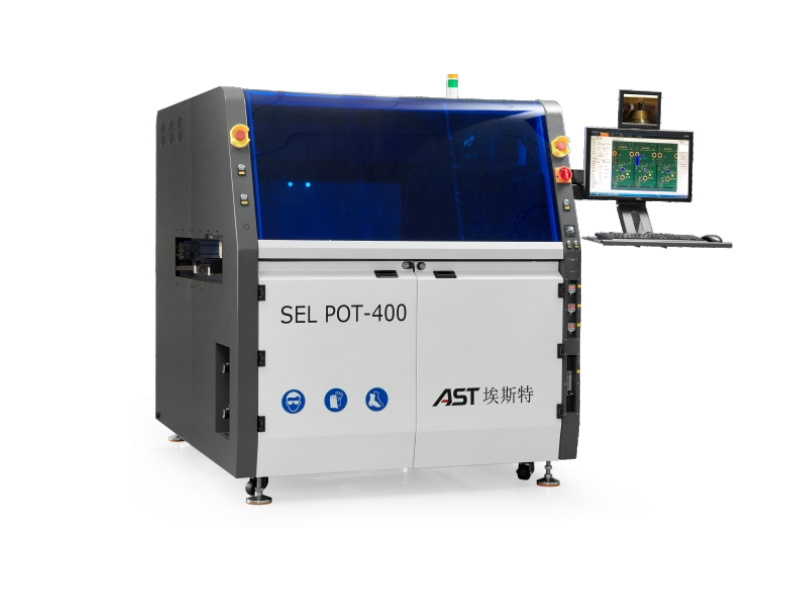

AST SELPOT-400

Az AST SELPOT-400 in-line szelektív hullámforrasztó gép, amelyben egyetlen modul egyesíti a három folyamatot: folyasztószer-szórás, előmelegítés és forrasztás. A NYÁK rögzített, a forrasztótégely-platform X, Y és Z irányban mozog, így a forrasztási pontosság akár ±0,05 mm.

A felső és alsó IR-előmelegítés (13,5 kW), valamint a forrasztómodul feletti IR-előmelegítés tartja hőmérsékleten a panelt. Választható csak folyasztószer-szórás vagy csak forrasztás, a gép egy vagy két forrasztótégellyel rendelhető.

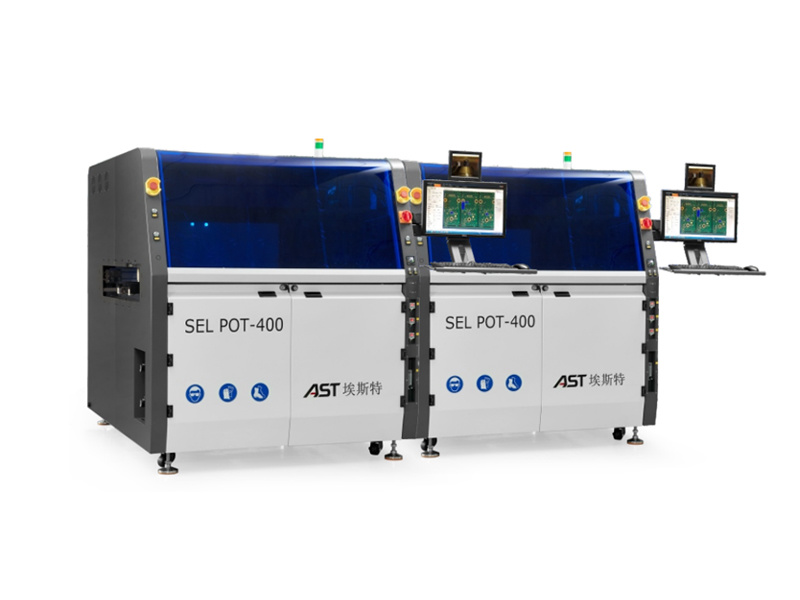

AST SELPOT-400 in a line

Főbb jellemzők

  • Teljes funkcionalitás: egyetlen modul egyesíti a folyasztószer-szórást, az előmelegítést és a forrasztást
  • Nagy pontosság: forrasztási pontosság akár ±0,05 mm; a NYÁK rögzített, a forrasztótégely-platform X, Y és Z irányban mozog
  • Rugalmas: választható csak folyasztószer-szórás vagy csak forrasztás
  • Alacsony energiafogyasztás: alacsony energia- és folyasztószer-fogyasztás, kevés salak (ónoxid)
  • Egy vagy két forrasztótégely: opcióként
  • Előmelegítés: felső és alsó IR, valamint IR-előmelegítés a forrasztómodul felett (zónánként 6 kW)
  • Felügyelet alapfelszereltségként: hullámmagasság-érzékelés, online CCD-felügyelet, N2-fűtés, folyasztószer- és forraszszint-riasztás

Műszaki adatok

Paraméter Érték
Általános
Gépméret H 1520 × Sz 1650 × M 1650 mm
Összteljesítmény 18 kW
Tápellátás háromfázisú, ötvezetékes, 380 V, 50 Hz
Nettó tömeg 1200 kg
Sűrített levegő 0,4–0,6 MPa
Szükséges N2-tisztaság ≥ 99.999%
Elszívócsonk 1 pc., OD 150 mm
Elszívott légmennyiség csonkonként 300–450 m³/h
NYÁK max. hordozóméret H 450 × Sz 400 mm
NYÁK-perem ≥ 5 mm
Vezérlőrendszer Windows 10, angol nyelvű
Szabad magasság a szállítósor felett 120 mm
Szabad magasság a szállítósor alatt 60 mm
Szállítósor terhelhetősége ≤ 10 kg
Szállítósor magassága 900 ± 30 mm
Forrasztási mód rögzített NYÁK, a forrasztótégely-platform X, Y és Z irányban mozog
Pozicionálási pontosság ±0,05 mm
Folyasztószer-modul
Folyasztószer-fúvóka jet-szelep, 130 µm fúvóka
Folyasztószer-tartály 3 L
Folyasztószerszint-figyelés alacsony folyadékszint riasztás
Tisztítófolyadék-tartály 1 L
Előmelegítés
Előmelegítés módja felső és alsó IR-fűtés
Fűtőteljesítmény 13.5 kW
Előmelegítési hőmérséklet 25–200 °C
Forrasztómodul
Standard forrasztótégelyek 1 tégely (két tégely opcióként)
Forrasztótégely kapacitása 13 kg tégelyenként
Hullámhajtás elektromágneses szivattyú
Felolvasztási idő ≤ 75 perc (280 °C-ig)
Max. forrasztási hőmérséklet 350 °C
Forraszszint-figyelés alacsony folyadékszint riasztás
Forrasztótégely fűtése 1,35 kW tégelyenként
Felső előmelegítés a forrasztómodulnál IR-fűtés, zónánként 6 kW
Hullámmagasság max. 5 mm
Hullámmagasság-érzékelés alapfelszereltség
Online CCD-felügyelet alapfelszereltség
N2-fűtés alapfelszereltség
N2-fogyasztás 1–2 m³/h fúvókánként
Programozás online; képek és Gerber-fájlok is használhatók

Az AST szelektív forrasztógép-család

  • AST ASEL-450: kompakt offline gép, a NYÁK egy rögzített forrasztótégely felett mozog, 220 V
  • AST SELPOT-400: in-line, folyasztószer, előmelegítés és forrasztás egy modulban, ±0,05 mm
  • AST SEL-31/32: in-line, külön folyasztószer-, előmelegítő és forrasztómodul, egy vagy két tégely
  • AST SEL-31D/32D: in-line, két forrasztómodul sorozatgyártáshoz, négyre bővíthető

Bemutató és árajánlat

→ Kérjen bemutatót vagy árajánlatot

Az InterElectronic Magyarországon és a régióban szállítja, telepíti és szervizeli az AST szelektív forrasztógépeket: folyamattanácsadás, mintaforrasztás, oktatás és szerviz.
